MBI-140

Top / MBI-140

MBI-140

MOOC MBI140

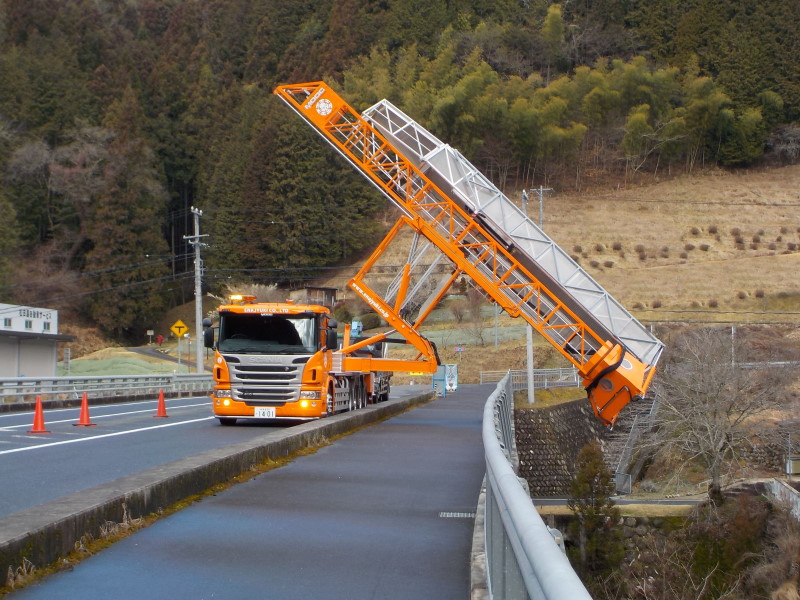

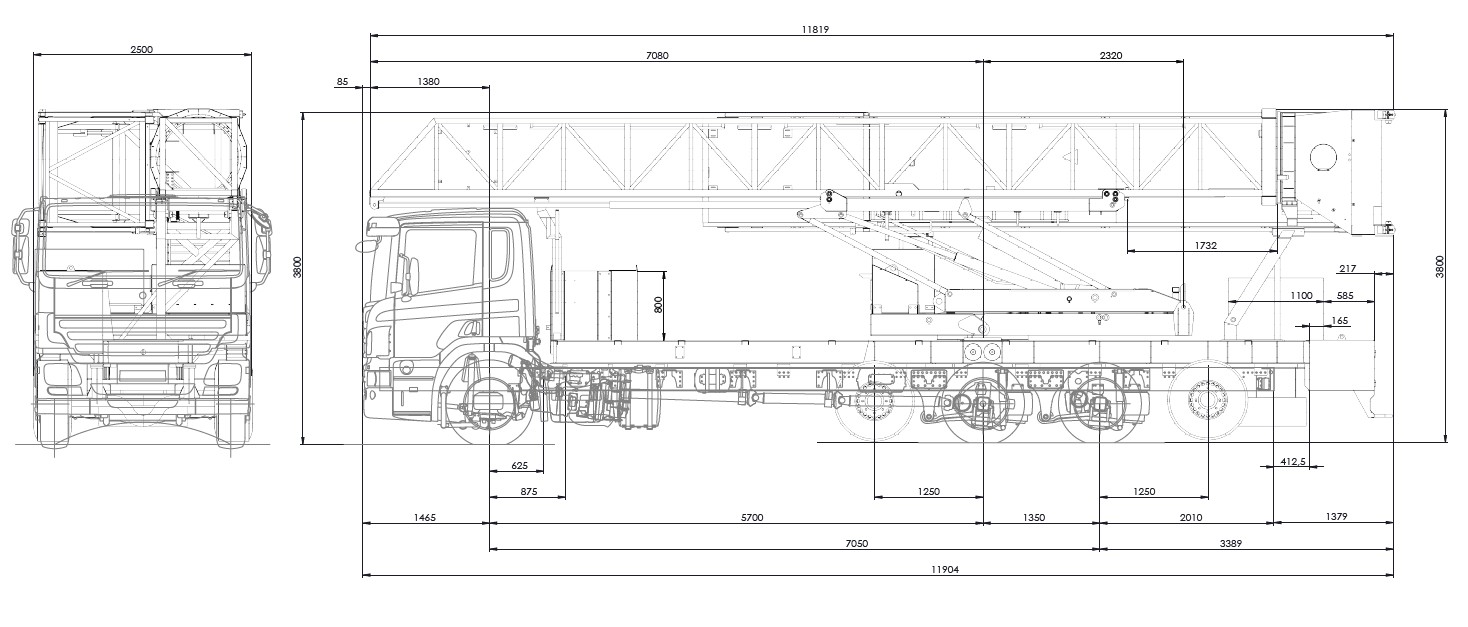

【 サイズ寸法/走行運送状態 】

サイズ寸法



【 特 徴 】


(1)アウトトリガーの張り出し不要


アウトトリガーの張り出しが無い為、車幅からのはみ出しがなく一般車両等の通行の支障が軽減できます。

(2)4.0mの歩道を超える懐の深さ


最大4.0mの歩道を超えて作業が出来るので、国内の橋梁はほとんどクリア可能になっています。

(3)長いプラットフォーム


プラットフォームの先端に3mの延長床が設置可能で約16mまでの作業範囲を確保できます。

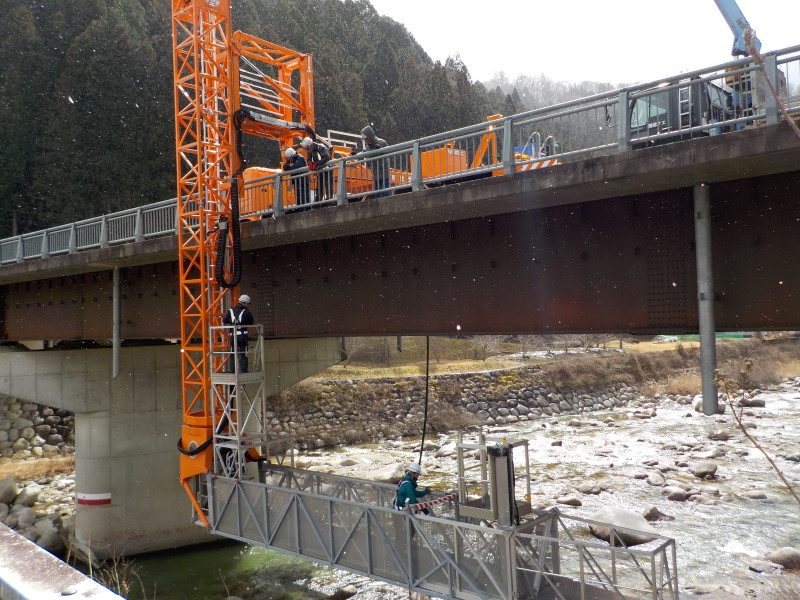

(4)昇降台等設置可能


高さ3m対応のエアー式昇降台の設置が可能で桁の高い橋梁の床点検が可能です。

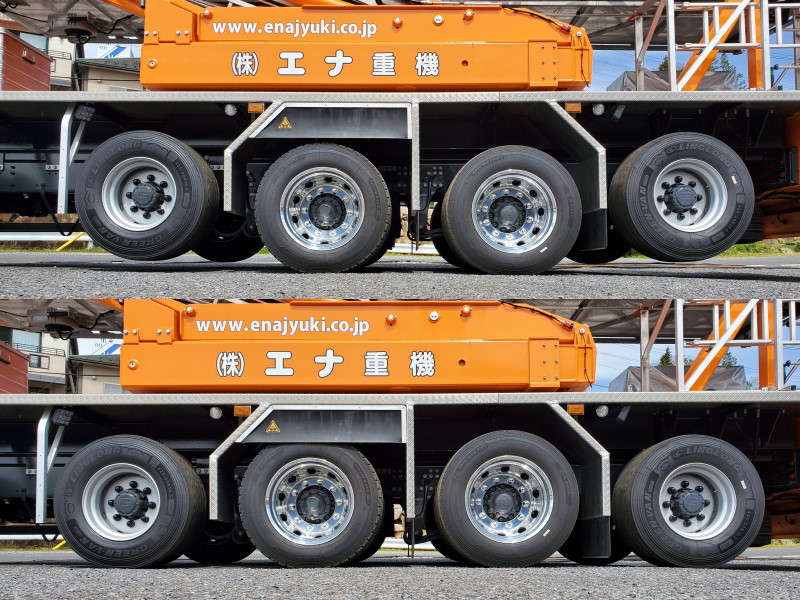

(5)路面を傷めず車両を安定ノーエアータイヤ


上:通常走行(公道走行時)
下:作業時(作業用低速走行時)

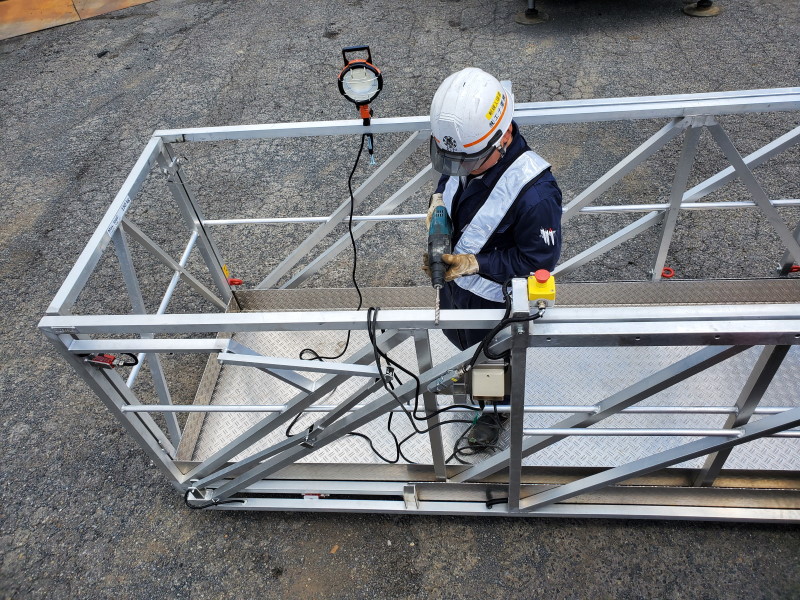

(6)プラットホームに装備100V用コンセント


プラットホームに装備してある100V用コンセントを使用して灯光器や電動工具を使用し作業可能。

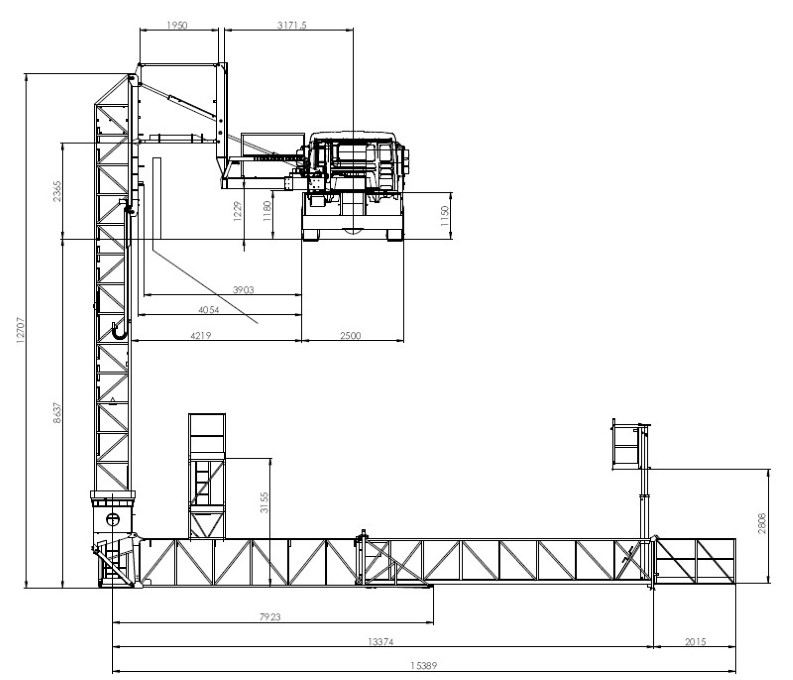

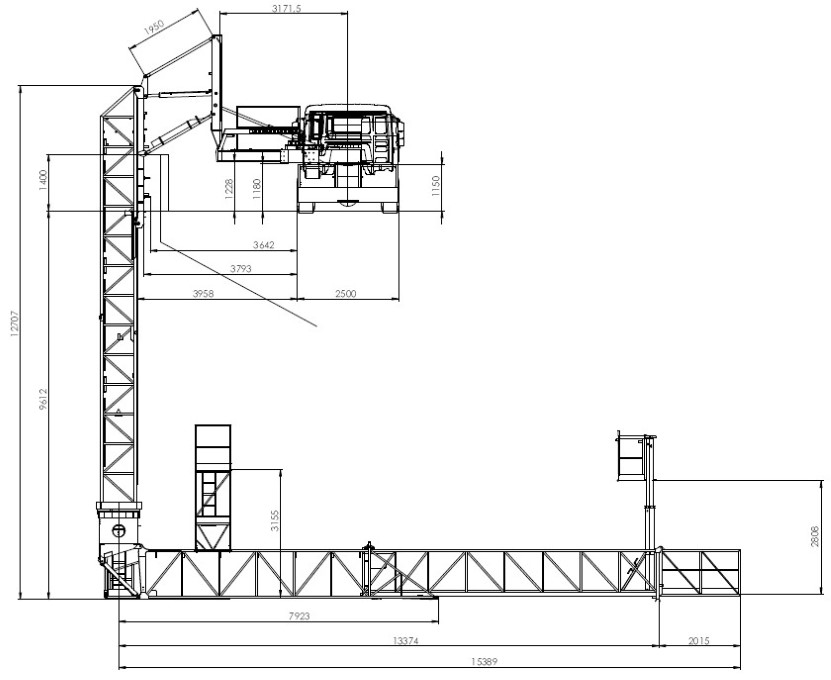

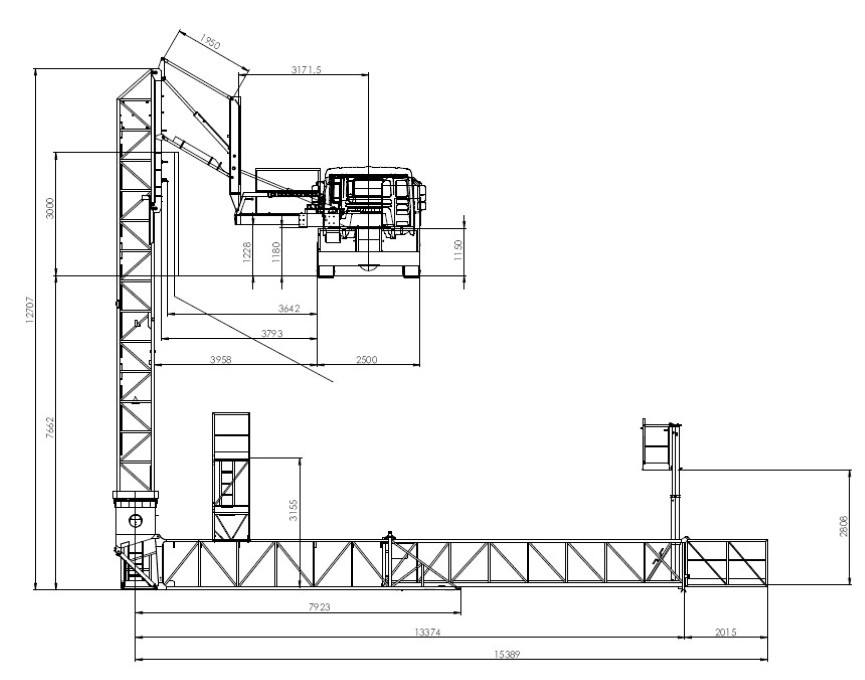

【 旋回図 】

左旋回図ハイ


左旋回図ミドル


左旋回図ロー

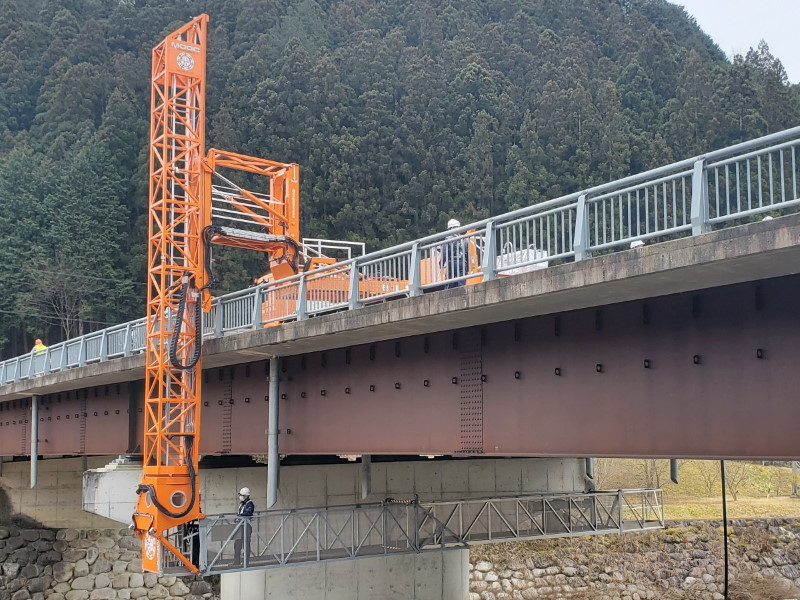

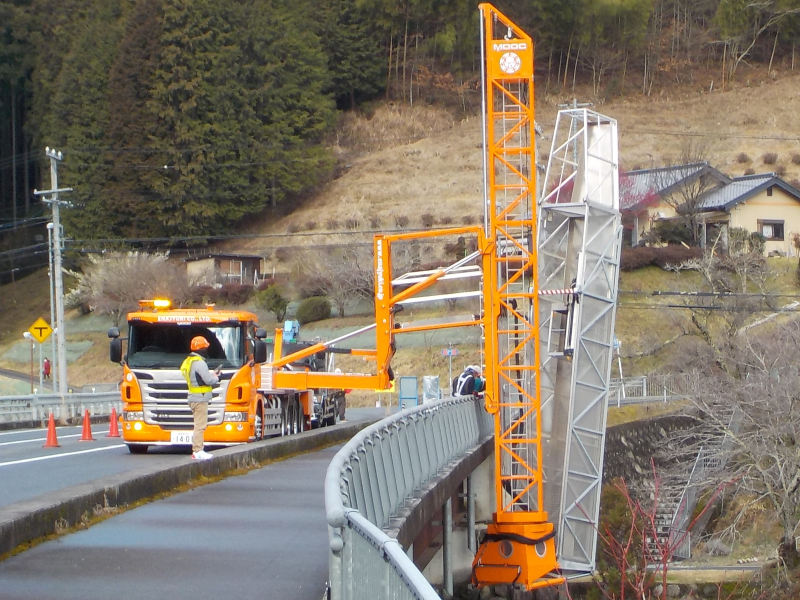

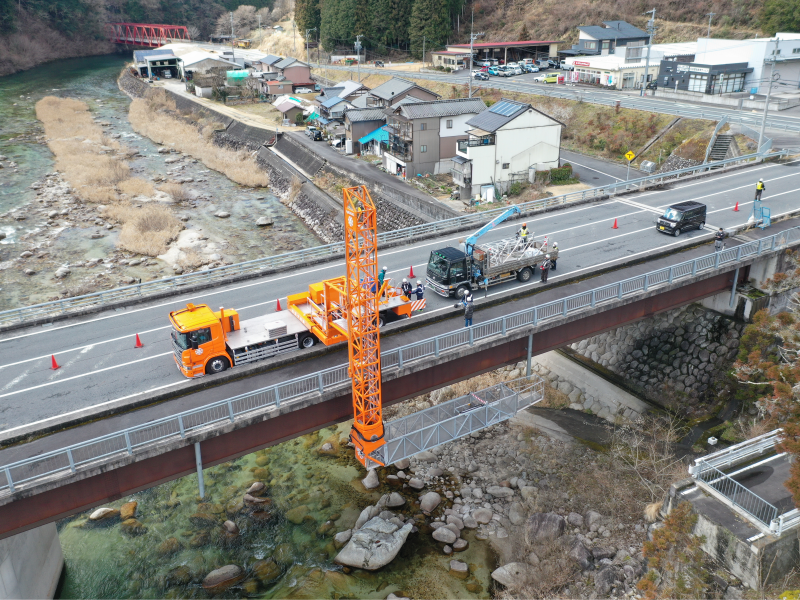

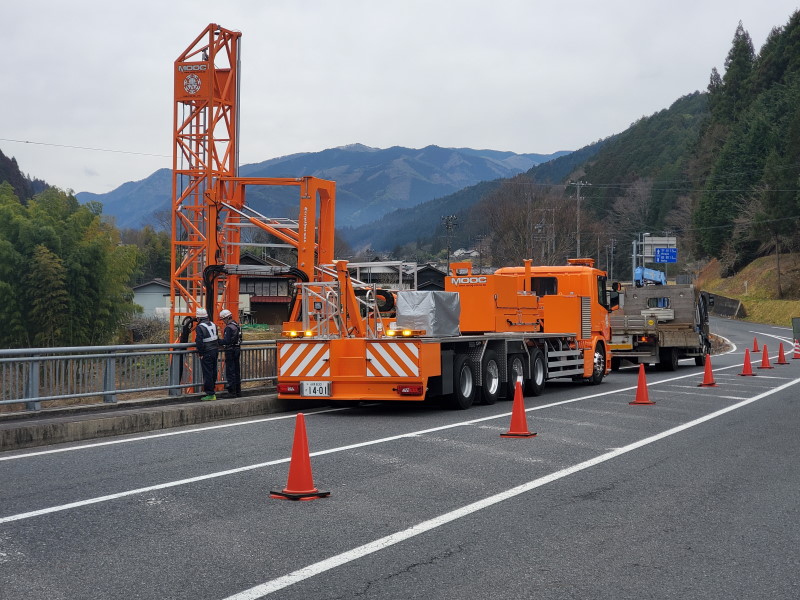

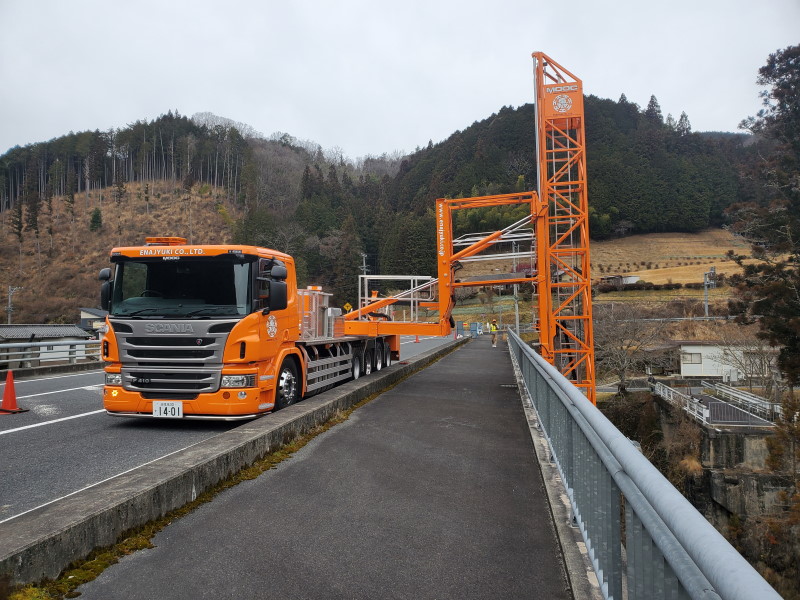

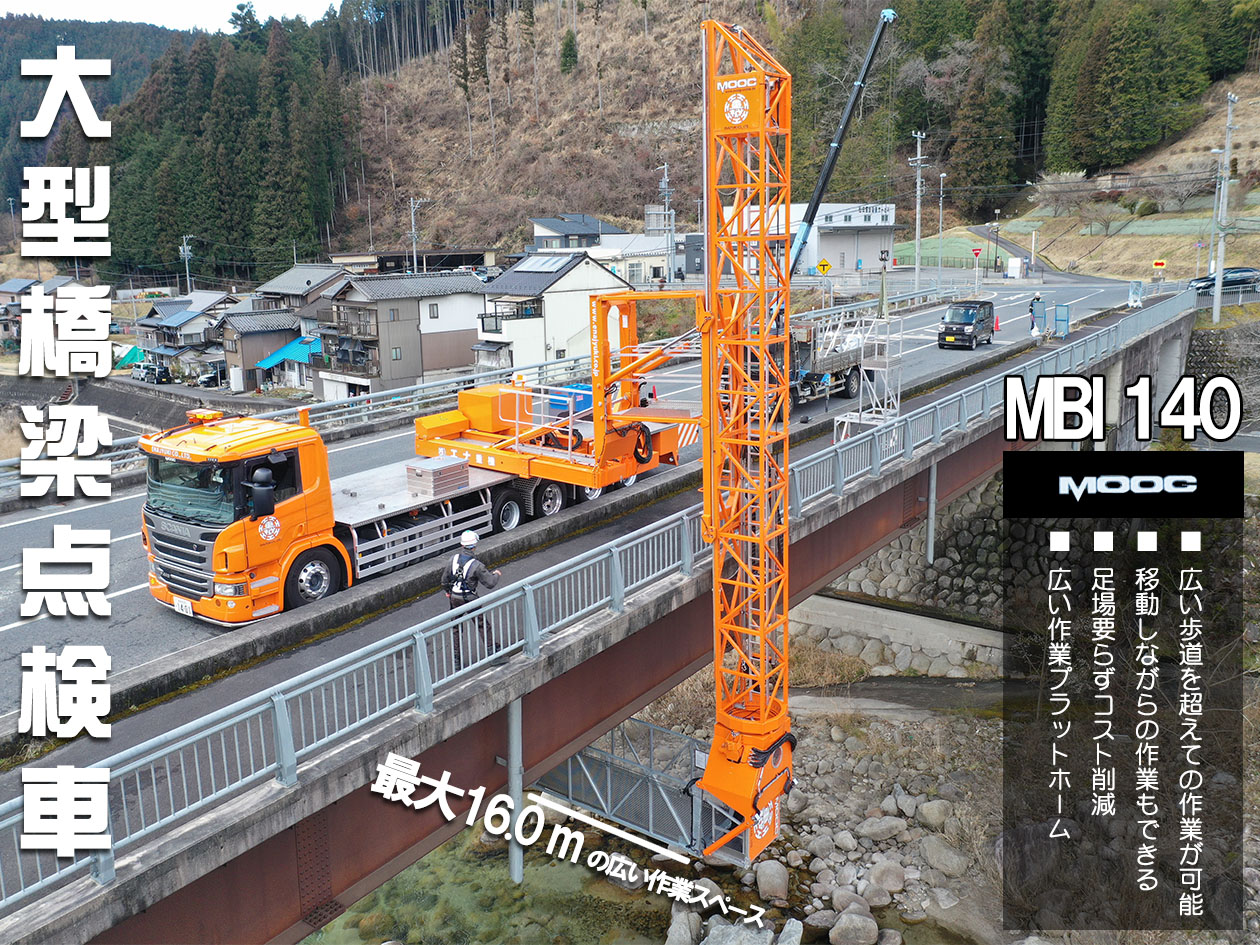

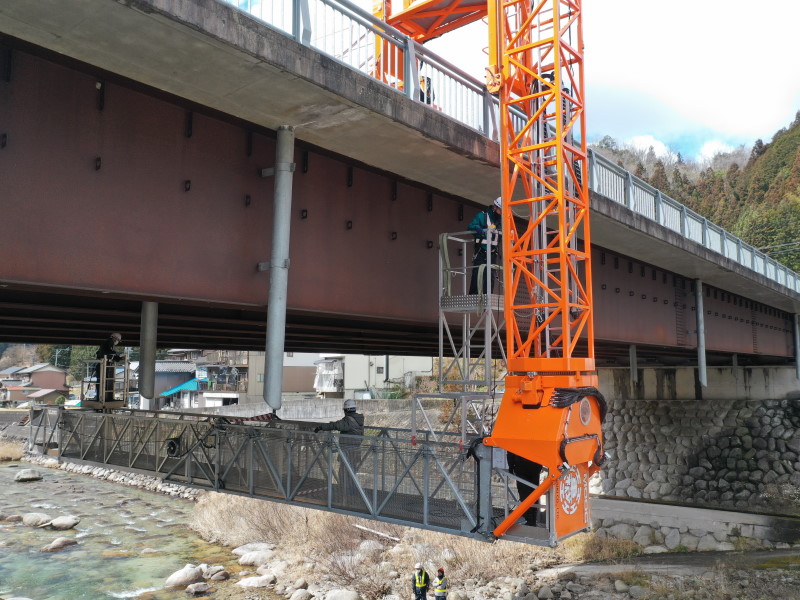

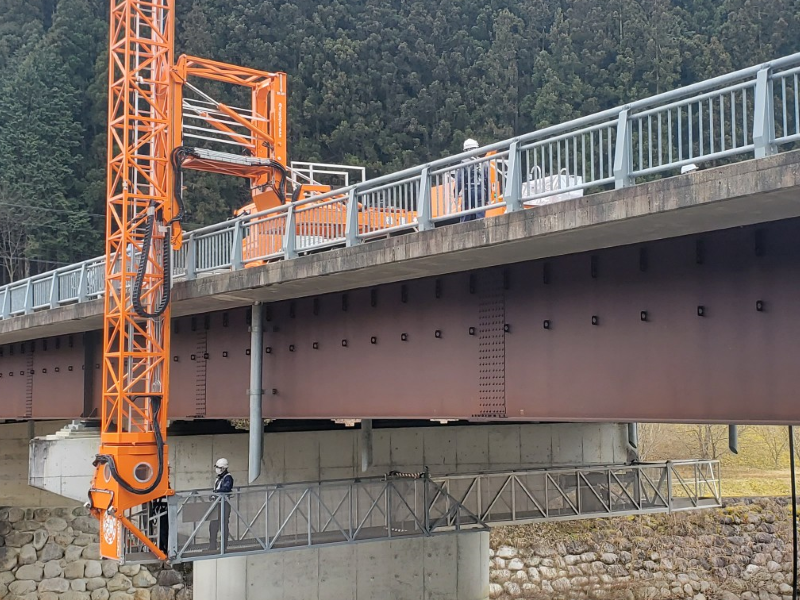

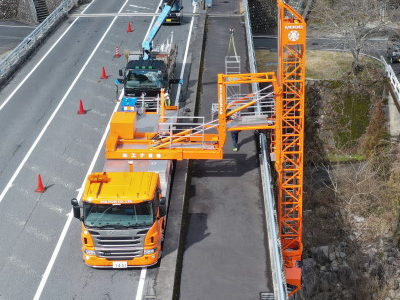

【 設置風景 】







能力表

項目MBI140備    考
車両総重量24.76t
車両全長11.98m
車両全幅2.49m
車両全高3.8m
プラットフォーム全長16.0m3m追加延長オプション使用時
プラットフォーム全幅1.4m
タワー最大深長9.6m
最大歩道超幅4.0m
最大防音壁超高3.0m
プラットフォーム全体許容荷重600kg現場の状況により数値が変動することがあります。
プラットフォーム先端許容荷重300kg
ローテーションフレーム旋回角度90度
使用可能最大風速12.5m
使用可能最大横断勾配6%3度
追加装置
デンヨー製発電機
3mエア式走行足場
3m組立式足場
2m追加延長プラットフォーム
3m追加延長プラットフォーム
製造メーカーMOOG
